Apraksts

BYWZ3sērijas sprādziendrošas{0}}elektriskās hidrauliskās trumuļa bremzes

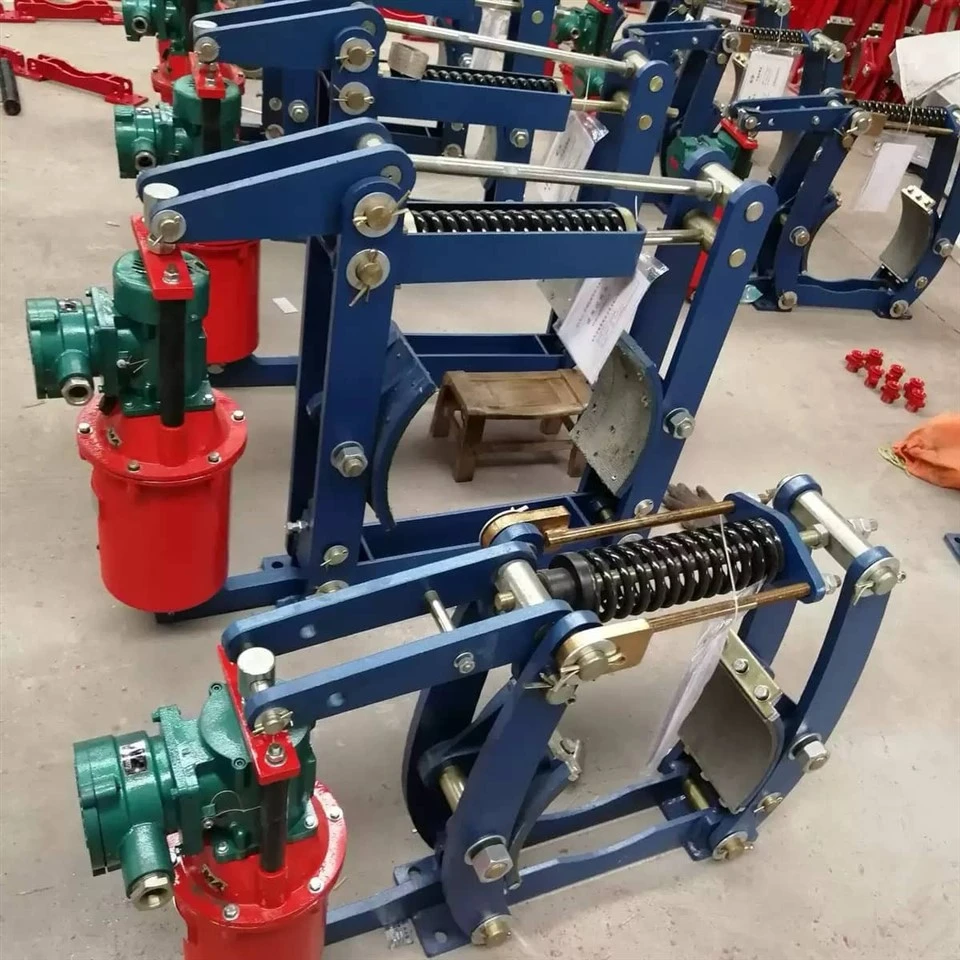

BYWZ3 series explosion-proof electric hydraulic drum brake1

Lietošanas nosacījumi:

-Vides temperatūra: -20 grādi ~+50 grādi .

-Gaisa relatīvais mitrums nedrīkst pārsniegt 90%.

-Apkārtējā vidē nav būtisku korozīvu gāzu, putekļu vai uzliesmojošu un sprādzienbīstamu vielu (atbilst sprādziendrošas-līmeņa prasībām).

-Augstums atbilst GB755-2000.

-Uzstādīšanas vieta: nav spēcīgas vibrācijas vai trieciena, uzstādīšanas pamatne ir plakana un atbilst aprīkojuma uzstādīšanas precizitātes prasībām.

Uzbūve un darbības princips

BYWZ3 sērijas bremzes sastāv no bremžu rāmja un atbilstoša YT1 sērijas dzinēja. Ieslēdzot barošanu, izpildmehānisms kustas un tā stumšanas stienis ātri paceļas, un bremžu kluči tiek atvērti (atlaisti), nospiežot sviru; Kad strāva tiek pārtraukta, stūmēja stumšanas stienis bremžu atsperes spēka ietekmē strauji nolaižas un ar sviras darbību aizver bremžu kluču (turēšanas bremzi).

20251017142739

Piezīme: atšķirīgu specifikāciju dēļ īpašā struktūra var atšķirties no iepriekš redzamā attēla.

1. Pamatne 2. Tapas vārpsta 3. Skrūve 4. Uzgrieznis 5. Uzgrieznis 6. Kreisā bremzes svira 7. Bremžu dakstiņš 8. Uzgrieznis 9. Uzgrieznis

10. Vilkšanas stienis 11. Uzgrieznis 12. Eļļas iesmidzināšanas atvere 13. Eļļas līmeņa atvere

Tehniskie parametri (1. tabula) un ārējie izmēri (2. tabula)

(1. tabula)

Bremžu modelis	Saskaņojiet ar dzinēja modeli	Atkāpšanās attālums mm	Sviras koeficients												Minimālais uzstādīšanas augstums H1 min mm
Bremžu modelis			8			10			12.5			16
BYWZ3			Nominālais bremzēšanas moments Nm	Pavasara uzstādīšanas garums mm	Uzstādīšanas augstums H1 mm	Nominālais bremzēšanas moments Nm	Pavasara uzstādīšanas garums mm	Uzstādīšanas augstums H1 mm	Nominālais bremzēšanas moments Nm	Pavasara uzstādīšanas garums mm	Uzstādīšanas augstums H1 mm	Nominālais bremzēšanas moments Nm	Pavasara uzstādīšanas garums mm	Uzstādīšanas augstums H1 mm
160/18	YT1-18ZB/2	0.5	-	-	-	80	118	285	100	114	282	140	105	279	273
160/25	YT1-25ZB/4	0.8	-	-	-	112	127	324	140	120	320	180	110	314	305
200/18	YT1-18ZB/2	0.8	-	-	-	112	135	340	125	132	337	-	-	-	332
200/25	YT1-25ZB/4	1	112	132	384	140	126	380	180	116	375	224	104	368	363
250/25	YT1-25ZB/4	1.25	140	132	380	180	124	375	224	114	369	-	-	-	363
250/45	YT1-45Z/6		250	156	500	355	142	495	400	136	489	500	124	480	465
315/25	YT1-25ZB/4		180	186	380	225	182	375	280	174	369	-	-	-	363
315/45	YT1-45Z/6		315	208	500	400	202	495	500	194	489	630	184	480	465
315/90	YT1-90Z/8		630	158	615	800	175	610	1000	163	604	1250	146	595	560
400/45	BYT1-45Z/6	1.6	400	261	494	500	256	488	630	250	480	-	-	-	465
400/90	BYT1-90Z/8		800	229	609	1000	220	603	1250	207	595	-	-	-	560
400/125	BYT1-125Z/10		1120	214	764	1400	204	758	1800	188	750	-	-	-	695
500/90	BYT1-90Z/8		1000	230	609	1250	218	603	1600	200	595	-	-	-	560
500/125	BYT1-125Z/10		1400	336	764	1800	326	758	2240	312	750	-	-	-	695
500/180	BYT1-180Z/10		2000	312	839	2500	302	833	3150	288	825	-	-	-	770
630/125	BYT1-125Z/10	2	1800	448	758	2240	438	750	2800	430	740	-	-	-	695
630/180	BYT1-180Z/10		2500	430	833	3150	420	825	4000	410	815	-	-	-	770
630/320	BYT1-320Z/12		5000	384	903	6300	366	895	7100	356	885	-	-	-	820
710/180	BYT1-180Z/10		2800	436	833	3550	428	825	4500	414	815	-	-	-	770
710/320	BYT1-320Z/12		5000	406	903	6300	387	895	8000	361	885	-	-	-	820
800/320	BYT1-320Z/12	2.5	6300	541	895	8000	519	885	10000	492	873	12500	495	855	820

(2. tabula)

Mērvienība: mm

Bremžu modelis YWZ3	D	h1	G	f	K	i	d	n Lielāks par vai vienāds ar	E Mazāks par vai vienāds ar	M	B Mazāks par vai vienāds ar	b	D1	Hmax				Amaks
														8	10	12.5	16	8	10	12.5	16
160/18	160	132	150	90	130	55	14	6	160	165	126	65	154	-	364	361	361	-	304	304	340
160/25															419	419	419		312	312	348
200/18	200	160	165	90	145	55	14	8	180	165	126	80	154	-	405	405	-	-	340	368	-
200/25													170		454	454	454		369	406	406
250/25	250	190	200	100	180	65	18	10	200	218	160	100	170	491	475	475	-	386	386	406	-
250/45													178	496	496	496	496	392	392	412	462
315/25	315	225	245	110	220	80	18	10	250	266	200	125	170	563	555	555	-	443	443	493	-
315/45													178	566	566	566	566	458	458	508	558
315/90													210	605	605	605	605	466	466	516	566
400/45	400	280	300	140	270	100	22	12	305	312	230	160	200	680	680	680	-	547	547	602	-
400/90													220	715	715	715		558	558	612
400/125													254	735	735	735		576	576	631
500/90	500	335	365	180	325	130	22	16	375	370	270	200	220	819	815	815	-	633	633	702	-
500/125													254	819	815	815		660	660	718
500/180													254	892	892	892		661	661	720
630/125	630	425	450	220	400	170	27	20	450	468	330	250	254	1010	986	986	-	787	787	838	-
630/180													254	1010	986	986		790	790	840
630/320													375	1010	1000	991		844	844	899
710/180	710	475	500	240	450	190	27	20	510	495	355	280	254	1121	1101	1101	-	840	840	925	-
710/320													375	1121	1101	1101		888	888	973
800/320	800	530	550	280	520	210	27	22	580	550	410	320	375	1232	1210	1210	1210	1003	1003	1103	-
