Apraksts

Ywz13Sērijas elektriskā hidrauliskā bremze

YWZ12 series electric hydraulic drum brake..

Mērķis un galvenās īpašības:

Plaši izmanto mehānisku piedziņas ierīču palēnināšanai vai stāvvietai bremzēšanai, piemēram, celšanai, transportēšanai, metalurģijai, kalnrūpniecībai, ostām, dokiem un celtniecībai.

Instalācijas izmēri un bremzēšanas griezes momenta parametri atbilst JB/ZQ4388-1997, un tehniskās prasības atbilst JB/T6406-2006.

Droša un uzticama veiktspēja, vienmērīga bremzēšana, augsta darba frekvence un regulējams bremzēšanas griezes moments.

Galvenais šūpoles eņģes punkts ir aprīkots ar sevi - Eļļošanas gultņiem, kuriem ir augsta pārraides efektivitāte un kuras lietošanas laikā nav nepieciešama eļļošana.

Bremžu atspere ir izvietota atsperes mēģenē un aprīkota ar griezes momenta skalu. Bremzēšanas griezes momenta displejs ir intuitīvs un viegli pielāgojams.

Azbesta bezmaksas bremžu kluči un bremžu kluči pieņem karšu ievietošanas veidu, kas ir drošs un uzticams, un viegli un ātri nomaināms.

Vienlīdzīgas klīrensa ierīces savstarpēja saistīšana: lietošanas laikā vienmēr saglabājiet vienādu klīrensu starp flīžu bloka abām pusēm, lai izvairītos no nevienmērīga klīrensa, izraisot bremžu spilventiņu vienā pusē peldēt pret bremžu riteni.

Lietošanas nosacījumi:

- Vides temperatūra: -20 grāds ~ 50 grāds.

- Gaisa relatīvais mitrums nedrīkst pārsniegt 90%.

- Lietojuma vietas augstums atbilst GB755-2008.

- darba vidē nedrīkst būt viegli uzliesmojošas, sprādzienbīstamas vai kodīgas gāzes. Pretējā gadījumā ir jāizmanto eksplozija - pierādījums vai anti - korozijas produkti.

Modeļa nozīme

product-1037-238

product-1168-940

Bremzējiet papildu funkciju tabulu
Papildu funkcijas kods	Papildu funkciju tabula
M	Automātiska kompensācijas ierīce par spilventiņu nodilumu
K1	Atvērt (uz augšu) Displeja ceļojuma slēdzis
K2	Aizvēršana (nolaišana) Displeja ceļojuma slēdzis
K3	PAD nodiluma robeža Displeja ceļojuma slēdzis
S1	Kreisās rokas manuāla ierīce
S2	Labās rokas manuāla ierīce

Tehniskie parametri un ārējie izmēri

Veidot		Bremzēšanas griezes moments (NM)	Atkāpšanās attālums	A	b	C	D	d	E	F	G1	G2	G3	Hmax	h1	i	K	L	M	n	Svars (kg)
Bremzēt	Atbilstoši virzītāji
YWZ13-200/E23	ED23/5	100-200	0.7	470	90	160	200	17	175	100	210	265	75	510	170	60	175 (190)	150	140	8	32
YWZ13-200/E30	ED30/5	140-315																			43
YWZ13-300/E30	ED30/5	250-400	0.8	590	140	160	300	22	255	130	295	330	135	605	240	80	250 (270)	170	180	12	65
YWZ13-300/E50	ED50/6	400-630		630		190															80
YWZ13-300/E80	ED80/6	630-1000																			92
YWZ13-400/E50	ED50/6	400-800	1.2	710	180	190	400	22	310	180	350	420	150	755	320	130	325	170	220	14	120
YWZ13-400/E80	ED80/6	630-1250																			130
YWZ13-400/E121	ED121/6	1000-2000		700		240								820							150
YWZ13-500/E80	ED80/6	800-1600	1.2	810	200	240	500	22	380	200	405	535	205	880	400	150	380	180	280	16	220
YWZ13-500/E121	ED121/6	1250-2500		800										900
YWZ13-500/E201	ED201/6	2000-4000
YWZ13-600/E121	ED121/6	1800-2800	1.3	925	240	240	600	26	470	220	500	600	240	1080	475	170	475	185	340	20	305
YWZ13-600/E201	ED201/6	2500-4500
YWZ13-600/E301	ED301/6	4000-6500
YWZ13-700/E201	ED201/6	2500-5600	1.3	980	280	240	700	34	530	270	570	650	300	1290	550	200	540	220	380	25	425
YWZ13-700/E301	ED301/6	4000-8000
YWZ13-800/E301	ED301/12	12500	2.0	1230	320	240	800	34	600	310	670	830	310	1430	600	240	620	240	420	34	545

Piezīme: 1. Ja instalācijas lielums ir iekavās lielums, lūdzu, norādiet to, pasūtot.

2. Īpašais modelis, struktūra un ārējās dimensijas var mainīties.

Produkta ievads

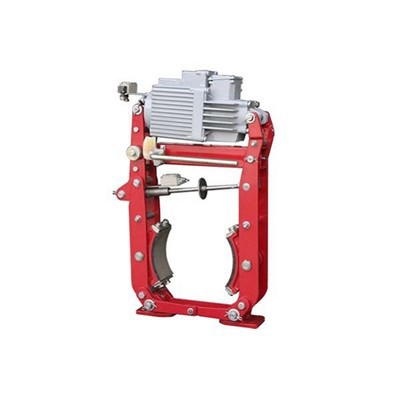

YWZ13 series electric hydraulic drum brake.

YWZ13 sērijas elektriskā hidrauliskā bungu bremze sastāv no divām galvenajām detaļām: atbilstoša bremžu rāmja un elektriskā hidrauliskā dzinēja. Kad tas tiek ieslēgts, elektriskais hidrauliskais izpildmehānisms pārvietojas, tā stienis ātri paceļas un atver bremžu spilventiņu caur sviras darbību; Kad jauda tiek nogriezta, elektriskā hidrauliskā izpildmehānisma stienis ātri nolaižas pavasara spēka iedarbībā un aizver bremžu spilventiņu, izmantojot sviras darbību, lai sasniegtu bremzēšanas funkciju.

Veiktspējas īpašības

Droši un uzticami:

Atbilstoši attiecīgajiem standartiem, stabiliem bremzēšanas griezes momenta parametriem, spējot ticami sasniegt palēninājumu un stāvvietu bremzēšanu dažādos darba apstākļos, nodrošinot aprīkojumu un personāla drošību.

Gluda bremzēšana:

Izmantojot hidrauliskās sistēmas buferizāciju un kontroli, bremzēšanas process ir gluds, samazinot triecienu un vibrāciju bremzēšanas laikā un izvairoties no aprīkojuma papildu bojājumiem.

Augsta darbības frekvence:

Spēj pielāgoties biežām startēšanas darba prasībām, izpildīt augstas - frekvences bremzēšanas operācijas un uzlabot aprīkojuma efektivitāti.

Pielāgojams bremzēšanas griezes moments:

Lietotāji var viegli pielāgot bremzēšanas griezes momentu atbilstoši to faktiskajām vajadzībām, pielāgojot komponentus, piemēram, bremžu avotus, lai pielāgotos dažādām slodzēm un bremzēšanas prasībām.
