Hydraulic Fail - droša bremze
5SH/450SH/4SH/3SH HYDRAULIC FAW - Droša bremze
Pavasara bremze - hidrauliskā atbrīvošana - Piemērota diska biezumam: 15 vai 30
TEkstriski dati
|
5sh |
450SH |
4sh |
3Sh |
|
|
Maksimālais bremzēšanas spēks (n) |
1650 |
3340 |
5880 |
10170 |
|
Atbrīvošanas spiediens (josla) |
100 |
100 |
100 |
100 |
|
Reakcijas laiks (-i) |
0.15 |
0.15 |
0.2 |
0.2 |
|
Svars (kg) |
27 |
28 |
62 |
95 |
|
Diska diametrs φ B (mm) |
315 |
355 |
400 |
450 |
500 |
560 |
630 |
710 |
800 |
|
|
5sh |
Maksimālais bremzēšanas griezes moments (NM) |
190 |
220 |
260 |
300 |
340 |
390 |
460 |
||
|
A (mm) |
159 |
165 |
172 |
179 |
187 |
195 |
206 |
|||
|
C (mm) |
99 |
119 |
142 |
167 |
192 |
223 |
258 |
|||
|
450SH |
Maksimālais bremzēšanas griezes moments (NM) |
380 |
450 |
510 |
600 |
680 |
770 |
900 |
1030 |
1180 |
|
A (mm) |
159 |
165 |
172 |
179 |
187 |
195 |
206 |
218 |
231 |
|
|
C (mm) |
99 |
119 |
142 |
167 |
192 |
223 |
258 |
298 |
344 |
|
|
4sh |
Maksimālais bremzēšanas griezes moments (NM) |
950 |
1120 |
1270 |
1500 |
1750 |
2000 |
|||
|
A (mm) |
225 |
232 |
241 |
251 |
262 |
274 |
||||
|
C (mm) |
133 |
157 |
185 |
218 |
256 |
299 |
||||
|
3Sh |
Maksimālais bremzēšanas griezes moments (NM) |
1600 |
1820 |
2100 |
2500 |
2900 |
3350 |
|||
|
A (mm) |
287 |
295 |
305 |
317 |
331 |
346 |
||||
|
C (mm) |
103 |
127 |
155 |
188 |
226 |
269 |
||||
Izklāsta dimensiju tabula
|
Veidot |
E |
F |
G |
H |
K |
M |
N |
S |
T |
R |
d |
m |
n |
grāds |
|
5sh |
200 |
245 |
155 |
15 |
280 |
15 |
87.5 |
175 |
120 |
200 |
15 |
42 |
90 |
13 grāds |
|
450SH |
200 |
245 |
155 |
15 |
280 |
15 |
87.5 |
175 |
120 |
200 |
15 |
42 |
90 |
13 grāds |
|
4sh |
260 |
355 |
85 |
20 |
343 |
20 |
117.5 |
210 |
165 |
270 |
22 |
57 |
122 |
17 grādi |
|
3Sh |
360 |
490 |
80 |
25 |
435 |
20 |
117.5 |
210 |
165 |
270 |
22 |
68 |
128 |
20 grādi |
PIEZĪME: Konkrēti modeļi un strukturālās dimensijas var mainīties.
ST1SH/ST2SH/ST3SH HYDRAULIC FAW - Droša bremze
Pavasara bremze - hidrauliskā atbrīvošana - Piemērota diska biezumam: 30mm
TEkstriski dati
|
ST1SH |
St2shs |
St3sh |
||||
|
Maksimālais bremzēšanas spēks (n) |
Avārijas bremzēšana |
Bremzes ar bremzēm |
Avārijas bremzēšana |
Bremzes ar bremzēm |
Avārijas bremzēšana |
Pakalpojumu bremze |
|
35000 |
25000 |
70000 |
50000 |
147000 |
105000 |
|
|
Atbrīvošanas spiediens (josla) |
100 |
100 |
100 |
|||
|
Reakcijas laiks (-i) |
0.2 |
0.2 |
0.2 |
|||
|
Svars (kg) |
117 |
117 |
118 |
|||
PIEZĪME: Konkrēti modeļi un strukturālās dimensijas var mainīties.
St4sh hidrauliskā kļūme - droša bremze
Pavasara bremze - hidrauliskā atbrīvošana - Piemērota diska biezumam: 30mm
St4sh sērija TEkstriski dati
|
Maksimālais bremzēšanas spēks |
||
|
Izmanto ārkārtas bremzēšanai |
N |
120000 (spilventiņš A) ST4-A |
|
Izmanto darba bremzēšanai |
N |
90000 (spilventiņš M) ST4-M |
|
Bremzes *sprauga starp spilventiņu un disku: 1 mm |
||
|
Atbrīvošanas spiediens |
stieple |
100 |
|
Pilnībā atbrīvota pārvietojuma jauda |
cm³ |
110 katrs virzulis 55cm³ |
|
Kopējais cilindru tilpums |
cm³ |
408 katrs virzulis 204cm³ |
|
Reakcijas laiks a |
s |
0.2 |
|
Svars C |
kg |
285 |
ST5SH hidrauliskā kļūme - droša bremze
Pavasara bremze - hidrauliskā atbrīvošana
St5sh sērija TEkstriski dati
|
Maksimālais bremzēšanas spēks |
||
|
Izmanto ārkārtas bremzēšanai |
N |
293000 (spilventiņš A) ST5-A |
|
Izmanto darba bremzēšanai |
N |
220000 (spilventiņš M) ST5-M |
|
Bremzēt |
||
|
Atbrīvošanas spiediens |
stieple |
190 |
|
Pilnībā atbrīvota pārvietojuma jauda |
cm³ |
120 katrs virzuļa 60 cm³ |
|
Kopējais cilindru tilpums |
cm³ |
678 katrs virzulis 339cm³ |
|
Reakcijas laiks |
s |
0.2 |
|
Svars |
kg |
440 |
PIEZĪME: Konkrēti modeļi un strukturālās dimensijas var mainīties.
ST10SH/ST16SH/ST25SH/ST40SH HYDRAULIC FAW - Droša bremze
Pavasara bremze - hidrauliskā atbrīvošana
Bremzēšanas griezes momenta formula: Brūvju savienošana:
ST10SH: bremzēšanas griezes moments (NM)=bremzēšanas spēks/1000 × (φ B/2-75) ST10SH: 8 vienības M24 Bultskrūves, 12.9 pakāpe, pieķeršanās griezes moments: 1000n. m
ST16SH: bremzēšanas griezes moments (nm)=bremzēšanas spēks/1000 × (φ B/2-90) ST16SH: 8 vienības M30 Bultskrūves, 12.9 pakāpe, pieķeršanās griezes moments: 1350n. m
ST25SH: bremzēšanas griezes moments (NM)=bremzēšanas spēks/1000 × (φ B/2-90) ST25SH: 8 vienības M30 Bultskrūves, 12.9. Klase, pievilkšanas griezes moments: 1500N. m
ST40SH: bremzēšanas griezes moments (NM)=bremzēšanas spēks/1000 × (φ B/2-100) ST40SH: 8 vienības M39 Bolts, 12.9. Pakāpe, pieķeršanās griezes moments: 5000N. m
TEkstriski dati
|
St10sh |
St16sh |
St25SH |
ST40SH |
|
|
Maksimālais bremzēšanas spēks (n) |
81000 |
150000 |
200000 |
288000 |
|
Sprauga (mm) |
2 |
1 |
1 |
2 |
|
Atbrīvošanas spiediens (josla) |
130 |
150 |
150 |
190 |
|
Reakcijas laiks (-i) |
0.2 |
0.2 |
0.2 |
0.2 |
|
Svars (kg) |
218 |
286 |

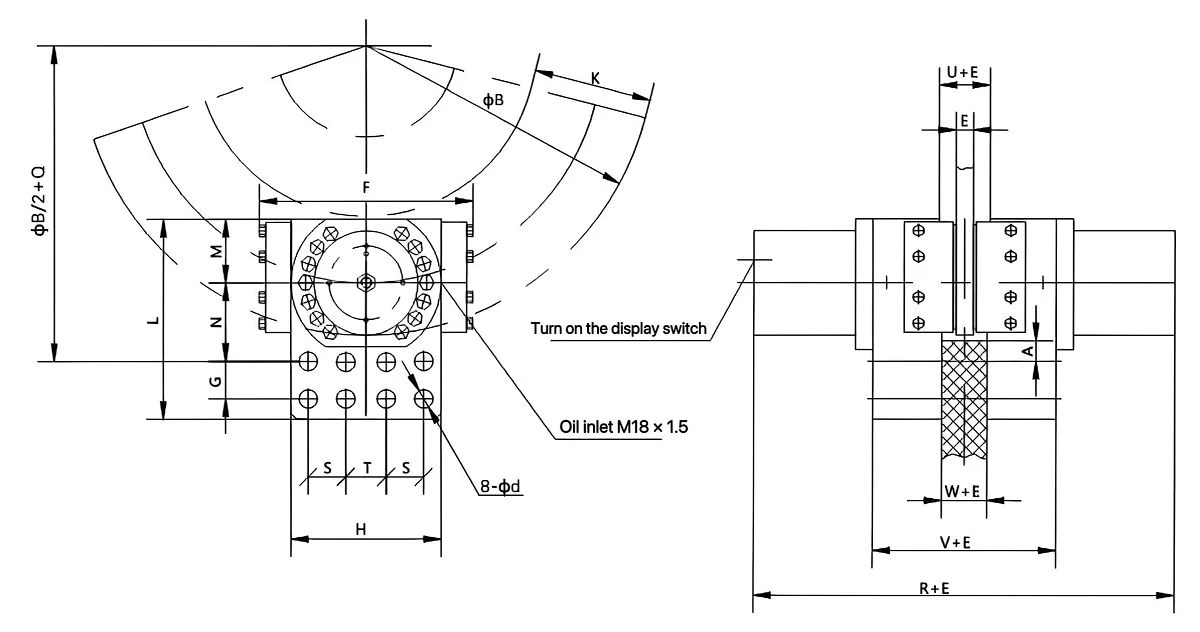

Izklāsta dimensiju tabula
|
Veidot |
S |
T |
H |
d |
M |
N |
G |
L |
F |
K |
Q |
A |
U |
W |
V |
R |
|
St10sh |
45 |
45 |
190 |
25 |
95 |
130 |
55 |
300 |
315 |
190 |
45 |
35 |
88 |
48 |
288 |
648 |
|
St16sh |
65 |
70 |
260 |
32 |
110 |
135 |
65 |
345 |
370 |
205 |
45 |
35 |
88 |
48 |
288 |
600 |
|
St25SH |
72 |
90 |
302 |
32 |
130 |
150 |
65 |
380 |
400 |
220 |
60 |
50 |
88 |
48 |
288 |
650 |
|
ST40SH |
100 |
100 |
367 |
41 |
168 |
219 |
100 |
522 |
462 |
268 |
119 |
100 |
90 |
50 |
306 |
630 |
PIEZĪME: Konkrēti modeļi un strukturālās dimensijas var mainīties.
Produkta ievads
Hydraulic Fail - Droša bremze ir bremzēšanas ierīce, kas var automātiski ieviest bremzēšanu hidrauliskās sistēmas gadījumā, ja netiek nodrošināta aprīkojuma drošība. Darba princips: parasti slēgts dizains. Parastās darbības laikā diska atsperes hidraulisko cilindru piepilda ar spiediena eļļu, un virzuļa stienis slēdz cilindru ar eļļas spiediena iedarbību, virzot kreiso un labo bremžu rokas, lai atvērtu un sasniegtu bremzes izdalīšanos. Kad hidrauliskais cilindrs ir nomācies, diska atsperes spēks tiek pārraidīts uz bremžu spilventiņu caur bremžu sviru, darbojoties uz bremžu diska, lai ģenerētu iespīlēšanas spēku, ieviešot palēninājumu un bremzēšanu.
