Apraksts

YPZ2 Ⅳ, Ⅴ, Ⅵ sērijas Electro{1}}Hidrauliskās roku disku bremzes

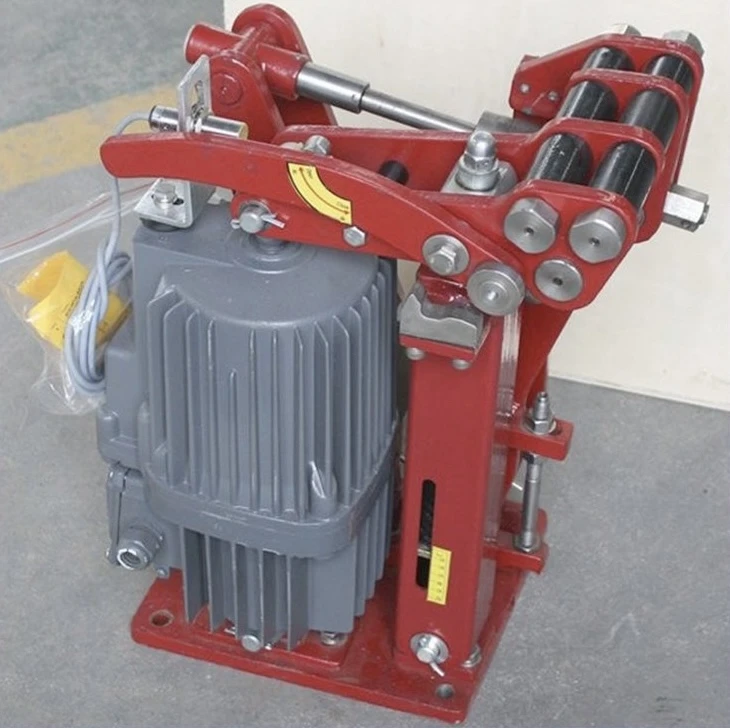

YPZ2 IV V VI series electric hydraulic arm disc brake

Atbilst Vācijas DIN 15435 un JB/T 7020-2006 standartiem

Precīza pretdarbības kontrole: Aprīkots ar bloķējošu pretstarpes izlīdzināšanas struktūru un automātiskām kluču pašregulējošiem{0}}komponentiem, tas vienmēr nodrošina konsekventu pretsparu starp bremžu klučiem abās pusēs. Tas pilnībā novērš problēmu, ka vienpusējs{2}}bremžu klucis pieķeras bremžu diskam, ko izraisa pretdarbības nelīdzsvarotība.
Efektīva un izturīga transmisija: pašeļļojošie{0}}gultņi ir uzstādīti galvenajos šūpošanās punktos, nodrošinot izcilu transmisijas efektivitāti un ilgāku kalpošanas laiku. Regulāras darbības laikā nav nepieciešama papildu eļļošana.
Intuitīva griezes momenta regulēšana: Bremžu atsperes atrodas kvadrātveida atsperu cilindros, un vienā pusē ir atzīmēta bremžu griezes momenta skala. Griezes momenta vērtības tiek parādītas tieši, nodrošinot ērtu un intuitīvu regulēšanu.
Vienkārša spilventiņu nomaiņa: ar -azbesta-bezbesta bremžu klučiem, nomaiņas process ir ātrs un vienkāršs, ja bremžu kluči ir nodiluši un jāmaina.
Inteliģenta nodiluma kompensācija: Bremžu klučos ir iestrādāts automātisks nodiluma kompensācijas mehānisms, kas darbības laikā uztur stabilu kluču klīrensu un nemainīgu bremžu griezes momentu, tādējādi nodrošinot ilgstošu bremzēšanas veiktspēju.
Vairāki vadības signāli: Manuālās atbrīvošanas struktūra ir standarta. Papildu konfigurācijās ietilpst atbrīvošanas ierobežojuma slēdzis, aizvēršanas ierobežojuma slēdzis un spilventiņu nodiluma ierobežojuma slēdzis, kas nodrošina signāla uzraudzību un daudzpusīgas vadības funkcijas.
Vienmērīga, maiga bremzēšana: Pārī ar Ed sērijas dzinējiem, kas aprīkoti ar aizkaves vārstiem, bremzes var panākt aizkavētu slēgšanu, nodrošinot vienmērīgu bremzēšanas procesu un novēršot smagus mehāniskus triecienus.

Darbības nosacījumi:

Augstums virs jūras līmeņa: mazāks vai vienāds ar 2000 m
Apkārtējā temperatūra: -20 grādiem līdz 50 grādiem.
Relatīvais mitrums: mazāks par vai vienāds ar 90%
Apkārtējās gāzes prasības: Darba vidē nedrīkst būt uzliesmojošas, sprādzienbīstamas vai kodīgas gāzes.
Barošanas avota specifikācijas: standarta konfigurācija ir trīs{0}}fāzu maiņstrāva 380 V, 50 Hz; alternatīvi jaudas parametri ir pieejami pēc pielāgošanas.
Īpašas ekspluatācijas prasības:

Ja apkārtējās vides temperatūra ir zemāka par -20 grādiem, nomainiet dzinēja hidraulisko eļļu ar YH-10 aviācijas hidraulisko eļļu vai uzstādiet īpašu sildītāju.

Atlasiet pretkorozijas modeļus izmantošanai ārpus telpām, kas pakļautas lietus, sniega, kodīgu gāzu vai kodīgu vielu iedarbībai.

Darba slodzes cikls: atbalsta neregulāru darbību (S3-60%) un nepārtrauktu darbību (S1).

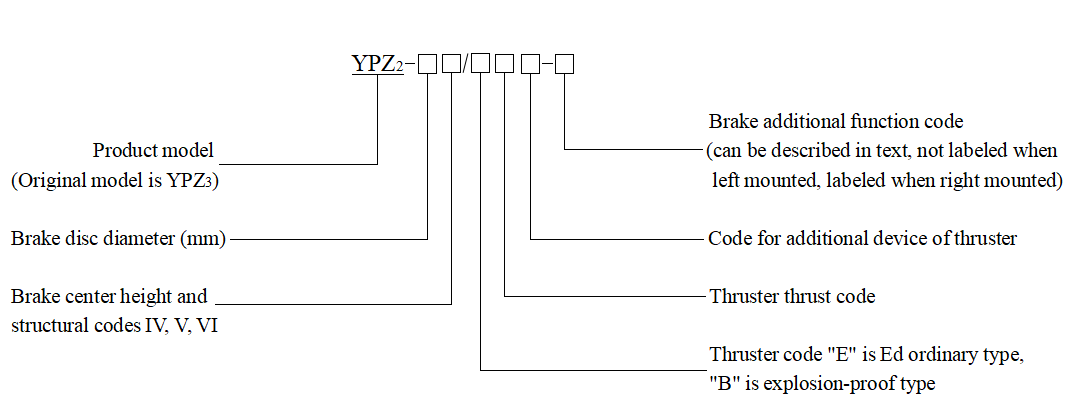

Modeļa apzīmējums

product-1074-403

Piemēram, bremzēm, kas konfigurētas ar 630 mm bremžu diska diametru, 370 mm centra augstumu, automātisku nodiluma kompensācijas ierīci, atvērtas -pozīcijas indikācijas gājiena slēdzi, manuālu atlaišanas mehānismu, virzienu ar labo-roku, Ed201/6 dzinekli un nolaišanas vārstu, pasūtījuma kods ir YPZ ₢}₢} ₢ 3 ₢ ₢ 3 ₢ ₢ ₢ ₢ ₢ ₢ 3 ₢ (RH).

Bremžu papildu funkcijan Tabula
Papildu funkcijas kods	Nozīmes izteikšana
M	Spilventiņu nodiluma kompensācijas ierīce
K1	Atvērts braukšanas gala slēdzis
K2	Aizvēršanas gala gājiena slēdzis
K3	Paliktņa nodiluma ierobežošanas slēdzis
S	Manuāla ierīce

Ārējie izmēri

product-1200-480

YPZ₂ Ⅳ sērijas tehnisko datu un izmēru tabula

Dzinēja modelis	H1maks		H2	H3	H4	b2	d3	f	9		h1	i1		i2	k2	A1	A2	n1	n2		p1	p2	V	q	n	C2	C1	X	t

Ed23/5	612		400	340	500	56	14	230	270		160	80		150	100	208	198	52	40		133	130	200	14	15	60	215	80	20
Ed30/5																							197
Ar bremzēm saistītie izmēri										Tehniskais parametrs
Bremžu diska diametrs (D1)		b1		D2	D3	E	K1	S		Atbilstošs dzineklis								Bremžu diska diametrs (D1)									Visa mašīnas svars (kg)
250		20		200	110	98	61	0.8 ± 0.1		Modelis			Ievades jauda (w)			Nominālā strāva (A)		250		280		315	355	400	450	500
280		20		230	140	113	76											Maksimālais bremzēšanas moments (Nm)
315		20		260	170	130	93			Ed23/5			160			0.52		200		230		260	300	345	395	445	71
355		20		300	210	150	113			Ed30/5			200			0.46		270		310		355	410	470	540	610	75
400		20		345	255	173	135
450		20		395	305	197	160
500		20		445	355	222	185

YPZ₂Ⅴ sērijas tehnisko datu un izmēru tabula (sākotnējais modelis: YPZ₃Ⅰ)

Dzinēja modelis	H1maks		H2	H3	H4	b2	d3	f	9	h1	i1	i2	k2	A1	A2	n1		n2		p1	p2	V	q	n	C2	C1	X	t
Ed50/6	1100		537	474	645	75	18	330	360	230	145	145	130	275	228	90		110		165	177	254	25	18	80	260	95	35
Ed80/6
Ar bremzēm saistītie izmēri										Tehniskais parametrs
Bremžu diska diametrs (D1)		b1		D2	D3	E	K1	S		Atbilstošs dzineklis							Bremžu diska diametrs (D1)									Visa mašīnas svars (kg)
355		30		275	155	137.5	72.5	0.9 ± 0.2		Modelis	Ievades jauda (w)			Nominālā strāva (A)			350		400		450	500	560	630
400		30		320	200	160	95										Maksimālais bremzēšanas moments (Nm)
450		30		370	250	185	120			Ed50/6	210			0.48			935		1085		1255	1425	1630	1870		97
500		30		420	300	210	145			Ed80/6	330			1.42					1600		1850	2100	2400	2750		104

560		30		480	360	240	175
630		30		550	430	275	210

YPZ₂Ⅵ sērijas tehnisko datu un izmēru tabula (sākotnējais modelis: YPZ₃ Ⅱ)

Dzinēja modelis	H1maks	H2	H3	H4	b2	d3	f	9		h1	i1	i2	K2	A1	A2	n1	n2	p1	p2	V	q	n	C2	C1	X	t
Ed121/6	1500	699	636	835	108	27	390	430		280	180	180	160	280	270	102	140	210	195	260	22	20	105	330	120	35
Ed201/6
Ed301/6
Ar bremzēm saistītie izmēri									Tehniskais parametrs
Bremžu diska diametrs (D1)		b1	D2	D3	E	K1	S		Atbilstošs dzineklis						Bremžu diska diametrs (D1)									Visa mašīnas svars (kg)
450		30	350	170	175	95	0.9 ± 0.2		Modelis		Ievades jauda (w)		Nominālā strāva (A)		450	500	560	630	710	800	900	1000	1100
500		30	400	240	200	120									Maksimālais bremzēšanas moments (Nm)
560		30	460	300	230	150			Ed121/6		330		1.44		2700	3100	3550	4100	4700	5400				220
630		30	530	370	265	185

710		30	610	450	305	225			Ed201/6		450		1.45		4300	5000	5750	6600	7600	8800				220
800		30	700	540	350	270
900		30	800	640	400	320
1000		30	900	740	450	370			Ed301/6		550		1.46					9700	11200	12800	4700	16500	18150	220
1100		30	1000	840	500	420
Piezīme: D2 = teorētiskais berzes diametrs; D3= Maksimālais pieļaujamais sakabes ārējais diametrs; S=Pretstrāde uz bremžu kluci.

Piezīme: konkrēti modeļi un konstrukcijas izmēri var tikt mainīti bez iepriekšēja brīdinājuma.

Produkta pārskats

YPZ₂ Ⅳ, Ⅴ, Ⅵ sērijas Electro{0}}Hidrauliskās roku disku bremzes ir augstas-veiktspējas, daudzfunkcionālas bremžu ierīces. Ar parasti slēgtu dizainu tie ieslēdz atsperu-bremzēšanu strāvas padeves pārtraukuma gadījumā: bremžu atsperes piespiež bremžu klučus pret bremžu disku, lai panāktu bremzēšanu. Ieslēdzot elektrohidraulisko pievadu,{6}}aktivizējas, lai atslēgtu bremzes, nospiežot bremžu klučus no bremžu diska un ļaujot iekārtai normāli darboties. Šīs bremzes ir piemērotas bremžu diskiem ar diametru no 250 līdz 1100 mm un nodrošina bremzēšanas griezes momenta diapazonu no 270 līdz 18 150 N·m.

Populāri tagi: hidrauliskā suporta sviras disku bremzes, Ķīnas hidraulisko suportu roku disku bremžu ražotāji, piegādātāji, rūpnīca

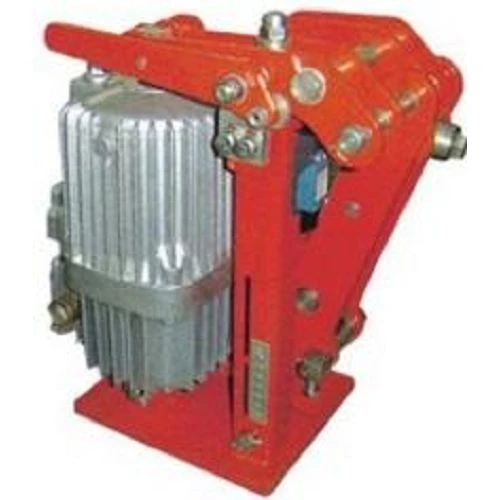

Hidrauliskā suporta sviras disku bremzes
